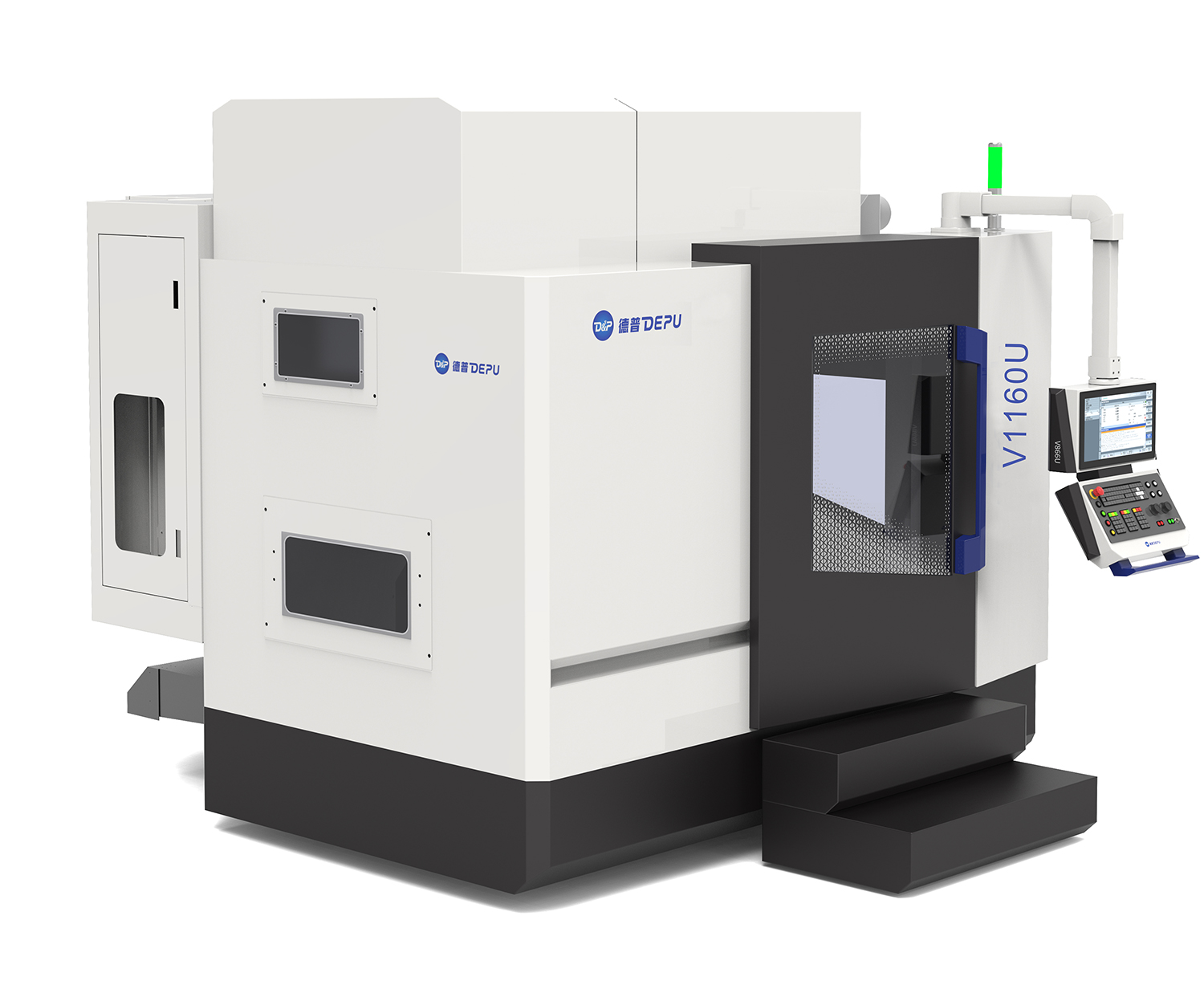

V1160U
|
工作范围
|
X- / Y- / Z (mm)
|
1100/600/500
|
|
A / B (°)
|
360° / 90°
|
|
主轴端面距工作台距离(mm)
|
150-750
|
|
最大工件尺寸 (mm)
|
Φ 1100*600
|
|
台面尺寸(mm)
|
Φ 1300*600
|
|
最大承重(均载)（kg）
|
800
|
|
快移速度
|
X/Y/Z(m/min)
|
36/36/30
|
|
A / B (rpm/min)
|
100/30
|
|
切削速度
|
X/Y/Z(m/min)
|
0-12
|
|
A / B (rpm/min)
|
12/12
|
|
主轴参数
|
刀具规格
|
HSK-A63
|
|
最高转速（rpm)
|
12000/18000/24000
|
|
额定功率（kw)
|
30/40
|
|
扭矩（S1/S6）(N.m)
|
73.9/96.1(120/155)
|
|
刀库容量
|
T
|
24T/32T/40T/60T
|
|
刀库直径
|
mm
|
Ф75/Ф120(邻刀空刀)
|
|
刀具最大直径
|
mm
|
300
|
|
刀具最大重量
|
Kg
|
8
|
|
设备重量
|
Kg
|
10500
|
|
机床总高
|
mm
|
3250
|
|
占地面积（宽x长）
|
mm
|
2900x3200
|
V系列通过重型C型结构，结合B轴摇摆头和A轴旋转工作台，可以长期维持高精度加工
高速、高强度、高精度加工:
重型C型立式结构，十字滑台结构，高刚性大跨距人字形立柱，主要部件均采用高规格HT300优质铸铁，部分部件采用球墨铸铁QT550，高速切削不震动不变形，适应高强度、高精度加工。
充裕的行程:
V系列采取扩大B轴及XYZ轴的行程范围的方式，使其可以加工多种轴类和盘类零件。
实现安全加工及高精度的高端数控系统
V系列标配西门子高端五轴联动数控系统，提升机床性能。另外提供海德汉数控TNC640/华中数控等可选配置，为客户提供多样化选择。
多规格刀库
32T/40/60T规格可选;圆盘式刀库，刀具可快速装夹和换刀。
-
-
- 响应快
-
-
- 高精度
-
-
- 高效率
-
-
- 结构结实
-
-
- 高速位移不震动
-
-
- 高速位移不变形
-
-
- 快速准确
-
-
- 反应灵敏
